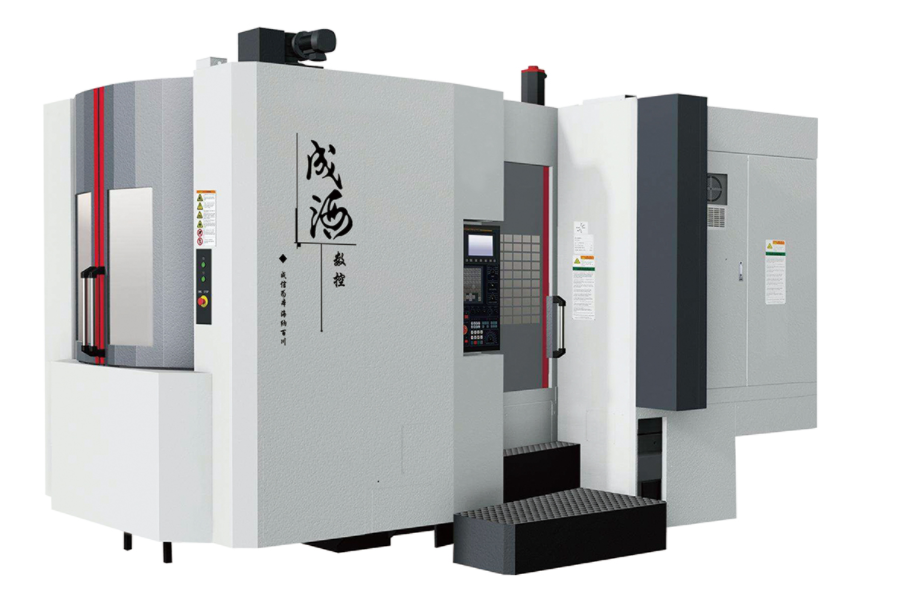

成海機床根據客戶需求研發了新型立臥兩用五面體加工中心。
1VHMC系列立/臥式加工中心是我公司自主研發得國內新型的機床。
性能優越,工件可在一次裝夾后五面體自動完成多個側面銑、鏜、鉸和攻絲等多種工序加工,使用該機床可節省大量工藝裝備,縮短生產準備周期,確保工件加工一致性,提高生產效率。本機床適用于中小批量箱體類零件的機械加工,是國防工業、汽車、機械/機床制造業設備更新?lián)Q代的產品。
| 項目 | 單位 | 規 格 |
| 移動行程部分 |
| X軸行程 | mm | 1100 |
| Y軸行程 (Y1+Y2) | mm | 1000,臥600 |
| Z軸行程 (Z1+Z2) | mm | 600,臥1000 |
| 主軸端面到工作中心距離 | mm | 120-720 |
| 臥主軸中心到工作臺面距離 | mm | 0-600 |
| 工作臺部分 |
| 工作方式 | - | NC0.001°選配1°等分 |
| 工作臺尺寸 | mm×mm | 630×630 |
| T型糟(寬度×數量×間距) | mm | 18×5×150 |
| 工作臺最大承重 | kg | 500 |
| 主軸部分 |
| 主軸馬達功率 | kw | 15/18.5 |
| 主軸最高轉速 | rpm | 6000 |
| 主軸錐度 | No. | BT50/155(立式)/190(臥式) |
| 移動速度 |
| X/Y1/Y2/Z快移速度 | m/min | 24/24/20/20 |
| 四軸進給速度 | mm/min | 1-10000 |
| 精度 |
| 定位精度 | mm | 0.01 |
| 重復定位精度 | mm | 0.008 |
| 轉臺分度精度 | - | 20〃(±5〃) |
| 轉臺重復分度精度 | - | ±2〃(±1.5〃) |
| 自動換刀部分TAC |
| 刀具型式 | - | BT50 |
| 刀庫容量 | 把 | 24 |
| 刀具最大直徑×重量×長度 | mm×kg×mm | D125×18×350 |
| 其它 |
| 機械重量 | kg | 14000 |
| 機器總功率 | KVA | 55 |
| 控制系統----------------------用戶自選配-驅動伺服電機30Nn(X/Y/Z)B軸20Nn |
| 外型尺寸(帶外罩全扳金) | mm | 4800×4000×3050 |
