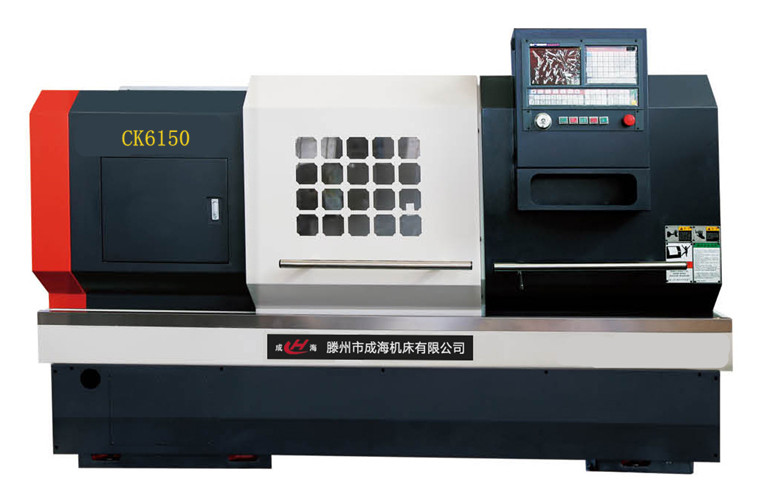

CK6150數控車床詳情
1、機床精度高,主軸采用哈爾濱軸承BEARING高精密度雙滾珠軸承支承,噪音低,精度高,穩定性好。
2、可車削各種回轉表面,如圓柱面、圓錐面、特形面等,并能進行切槽、車螺紋、鏜、鉸加工,效率高,適用性強。
3、床身導軌經超音頻淬火后精磨,硬度高,剛性好。
4、滾珠絲桿采用整體內循環絲桿,配對角接觸球軸承支承并預緊。導軌、絲桿等采用集中自動潤滑,具有運動靈活、減少熱變形、精度穩定的特點。
5、電動四工位刀架采用精密齒盤定位,重復定位精度高。
6、尾架具有快速凸輪夾緊裝置,工作效率高。尾座套筒內有防止鉆頭旋轉的裝置,避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒內孔錐度,有效的保護了尾座部件。
7、數控系統采用GSK928TE,凱恩帝KNDITB-II,仁和100T,華中世紀星18A等國內著名產品,可選用混合式步進電機驅動或交流伺服電機驅動,也可根據用戶要求選配其它系統,如:GT-88TA,KND1000T,GSK980TD等。
8、易于操作,特別適用于復雜零件或?qū)容^高的大批量零件的加工.也是數控教學的首選
| 主要技術參數 | CK6150 |
| 加工能力 | 床身上最大回轉直徑mm | 500 |
| 刀架上最大回轉直徑mm | 270 |
| 最大車削長度mm | 750/1000/1500 |
| 床身寬度mm | 360 |
| 行程 | X軸行程mm | 330 |
| Y軸行程mm | 750/1000/1500 |
| 主軸 | 主軸轉速范圍rpm | 90-450-1800無級變速 |
| 主軸端部尺寸mm | C6 |
| 主軸內孔錐度 | MT6# |
| 主軸通孔直徑mm | 52 |
| 刀架 | 刀具數量 | 4(6) |
| 刀柄尺寸mm | 25×25 |
| 換刀時間sec | 2.0 |
| 進給 | X軸快速進給mm/min | 3000 |
| Z軸快速進給mm/min | 6000 |
| 每轉切削進給量mm/r | 0.005-100 |
| 尾座 | 尾座套筒錐度 | MT5# |
| 尾座套筒直徑mm | 75 |
| 尾座套筒行程mm | 140 |
| 電機 | 主電機功率 | 5.5 |
| X軸、Z軸電機Nm | 4.6 |
| 數控系統 | GSK928TE II |
]
CK6150數控車床、車削中心,是一種高精度、高效率的自動化機床。配備多工位刀塔或動力刀塔,機床就具有廣泛的加工藝性能,可加工直線圓柱、斜線圓柱、圓弧和各種螺紋、槽、蝸桿等復雜工件,具有直線插補、圓弧插補各種補償功能,并在復雜零件的批量生產中發揮 了良好的經濟效果。
